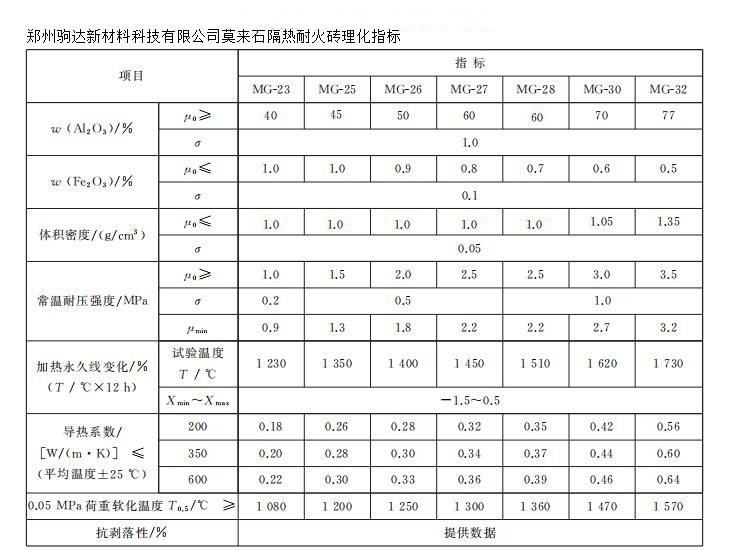

莫來石質(zhì)輕質(zhì)磚主要是通過在材料內(nèi)部造孔的方法來達(dá)到輕質(zhì)、隔熱的效果，因此其制備原理就是向材料中引入氣孔，主要有燃盡物法、泡沫法、化學(xué)反應(yīng)法、多孔材料法、凝膠注模法、冷凍干燥法、原位分解法等常見方法。其中燃盡物法又可因成型方式的不同而分為擠出法和機(jī)壓法。以不同的制備工藝對(duì)莫來石質(zhì)隔熱耐火磚的性能具有重要影響，莫來石輕質(zhì)磚其理化性能表如下：

莫來石輕質(zhì)磚主晶相為莫來石相的鋁硅系隔熱耐火磚，牌號(hào)和形狀尺寸按分級(jí)溫度分為 MG-23 、 MG-25 、 MG-26 、 MG-27 、 MG-28 、 MG-30 和 MG-32 ,共七個(gè)牌號(hào)。其中, M 、 G 分別為莫、隔的漢語拼音首字母,其后的數(shù)字代表莫來石輕質(zhì)火磚的分級(jí)。

主要原料如下：粘土、煅燒氧化鋁(Al203)＞99%，煅燒莫來石粉A1203>65%，板狀剛Al203＞99.4%、藍(lán)晶石和硅線石。所用的泡沫劑為十二烷基磺酸鈉，所用的燃盡物為鋸末和聚丙乙烯球，結(jié)合劑為聚乙烯醇(PVA）。
