耐火材料中使用含Cr、Ni的耐熱不銹合金鋼是經(jīng)熔抽工藝制得的，截面為彎月?tīng)畹匿摾w維。制造鋼纖維的熔抽工藝如圖 6-32所示。

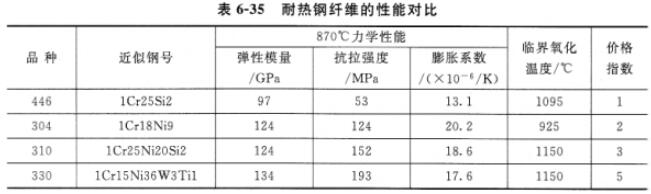

    最早，鋼纖維采用冷拔、壓型、剪斷、切削等冷加工手段制得。鋼纖維不僅制造成本很高，有的還不利于纖維和基材的粘接。后來(lái)，開(kāi)發(fā)了熔抽工藝。熔抽法如圖6-32所示：一組水冷鋼盤(pán)插人鋼水。鋼盤(pán)高速旋轉(zhuǎn).將鋼水冷后甩出，形成纖紳。通過(guò)改'變鋼水溫度，冷卻強(qiáng)度，鍵盤(pán)的插入深度、旋轉(zhuǎn)速度、丨享度及及其他形狀特征尺寸等參數(shù).可以控制甩出纖維長(zhǎng)度、寬度和截面形狀。由此，可以批量生產(chǎn)出鋼纖維。鋼纖維成本降低、產(chǎn)量擴(kuò)大，截面形狀和表面光潔度改善，性價(jià)比值提高，使鋼纖維增強(qiáng)材料得到快速推廣。耐熱鋼纖維的性能見(jiàn)表6-35。
