回火爐主要由爐體鋼結構、保溫材料系統、爐門、爐頂保溫風幕、爐門保溫風幕、電阻帶及電氣控制系統等組成，而保溫材料系統主要由爐墻、爐頂、爐門及爐底等保溫層組成�；鼗馉t工作時，按照熱處理工藝曲線要求，工件在爐內加熱保溫，達到要求時出料端爐門打開，由爐頂部的積放式鏈傳動傳輸裝置帶動工件移出，然后爐門關閉，進入新一輪加熱保溫作業，如此反復。
回火爐工作時爐內溫度較高，如淬火爐在1000℃左右。爐的結構特點是前后設置爐門，并且爐門開閉頻繁，爐頂為積放式鏈傳動傳輸裝置及吊具預留通長的敞口條鏈，爐底橫跨鋪設電纜地溝�；鼗馉t工作時應使爐墻外表達到溫度標準要求，避免爐門開閉時對現場操作者產生高溫輻射，避免爐頂溫度過熱對積放式鏈傳動傳輸裝置軸承、潤滑裝置等部件產生影響，以及避免爐底溫度過熱影響。基于回火爐的結構特點以及上述的工作條件和要求，對回火爐的保溫性能提出了嚴格的要求。
一：爐墻、爐頂、爐門、爐底保溫層的設計要求

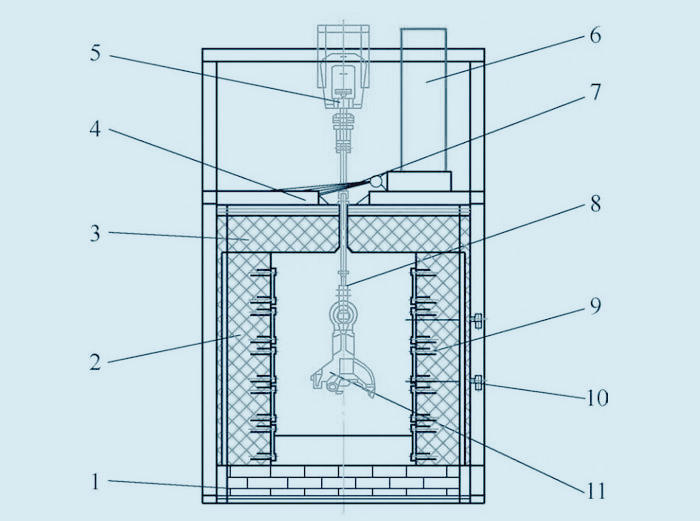

爐墻、爐頂和爐門均采用硅酸鋁纖維材料保溫，爐底采用輕質保溫磚（如下圖），爐墻、爐頂和爐門保溫材料分層分布，爐墻保溫材料安裝在爐體鋼結構內墻上，在錨固釘焊接布置完成后，首先鋪設2層30mm后普通硅酸鋁纖維毯，各層纖維毯接縫處互相錯開500mm，以便形成整體硅酸鋁纖維毯隔熱層，更加有效地防止熱傳導，然后采用厚度為450mm的高純硅酸鋁纖維模塊通過錨固件固定，最后再鋪設一層密度較大的50mm厚度的硅酸鋁纖維硬板，以實現爐墻良好的平整度，利于電阻帶排布。由于爐頂和爐門沒有電阻帶排布，因此只需安裝普通硅酸鋁纖維毯高純硅酸鋁纖維塊。通過以上措施，實現保溫材料連續、致密、互相補償、平整地排布。
爐底主要采用輕質耐火磚材料，由下至上依次為普通硅酸鋁纖維毯，硅藻土磚、一般密度的輕質耐火磚，較小密度的輕質耐火磚4個層次，根據溫度傳導分布，保溫性能呈階梯遞增趨勢，而從上之下材料價格呈階梯遞增趨勢，體現出較好的經濟性，從而使設備具有了良好的性價比。每層爐磚鋪設時間隔5m設置50mm的伸縮縫，在其中填充硅酸鋁材料，以防止爐底在高溫時膨脹隆起。
二：爐門開閉機構的設計要點
爐門開閉機構采用氣缸作為動力，為了在確保工件順利進出的前提下，盡量減小開閉時間，避免爐內熱空氣快速外溢而不利于保溫，為此爐門開閉動作設為雙行程，即開關門動作分為兩步；第一步塊快速形成；第二步緩慢形成到位。為實現緩慢行程到位平穩，減少爐門閉合瞬間對爐體的沖擊，應用氣液阻尼缸完成動作，在第二步動作發揮作用，避免了快行程的沖擊，實現了爐門平穩閉合到位。
三：爐頂和爐端墻保溫風幕的設計要求
為減少爐連續工作時的熱量從爐頂條縫處外溢，以及減少爐溫對吊具及積放式鏈傳動傳輸裝置軸承、潤滑結構等部件的輻射熱影響，除設置與吊具一起運動的互相搭接的鑄鐵蓋板外，在爐頂設置保溫風幕，利用風機取風匯集到爐頂風室，經噴口噴出形成兩層連續致密的風幕，可有效地組織爐內熱量從爐頂條縫處外溢，從而達到隔熱保溫和冷卻爐頂運動部件的目的。
為減少爐門開閉過程爐內熱空氣的逃逸，在爐兩端進出口處條縫兩側各設兩組風幕，爐門開起之前起動工作，以有效阻止爐內熱量從爐門頂部外溢，待爐門徹底關閉停止工作�？紤]到開關門時該部位溫度較高，風幕一律采取不銹鋼殼體。
四：爐墻穿管處保溫的設計要點
由于爐內布置大量的電阻帶，每組電阻帶都需要兩根接線柱引出到爐墻外，并且每個加熱區設置上中下3個熱電偶，爐墻穿管處數量較多，為避免接線柱與爐體鋼結構接觸形成熱橋和短路，每根接線柱都配置絕緣座及陶瓷管，以及有效地絕緣及隔熱，從而有利于保溫和確保安全。
五：使用效果分析
回火爐作為生產線的核心設備，在工件熱處理質量和生產效率顯著提高。而通過，周密合理的保溫性能設計，使爐外墻溫度達到標準要求，避免了爐門開閉時對現場操作者的高溫輻射，避免了爐頂對積放式鏈傳動傳輸裝置部件過熱影響，也避免了爐底對電纜熱輻射過熱影響，杜絕了電纜絕緣皮受熱軟化現象出現�；鼗馉t投入生產應用，整體保溫效果良好，確保了設備和操作人員的有序安全運行。
