通常情況下，耐火材料與高溫熔體作用時(shí)發(fā)生損毀，其主要原因?yàn)椋簷C(jī)械作用、爐渣的化學(xué)侵蝕以及熱應(yīng)力，且耐火材料的損毀往往是三者綜合作用的結(jié)果。機(jī)械作用是主要指耐火材料受到爐料、高溫氣流與高溫熔體的磨損和沖刷：而化學(xué)作用所引起的破壞形式則被稱為化學(xué)侵蝕，化學(xué)侵蝕指的是耐火材料在接觸爐渣、熔體、煙氣與粉塵等物質(zhì)時(shí)發(fā)生的物理化學(xué)反應(yīng)對(duì)磚體所造成的破壞�；瘜W(xué)侵蝕可視作一個(gè)液相溶解和滲透的過程，其主要的表現(xiàn)形式為滲透、渣蝕、溶蝕。

Cr2O3可降低熔渣對(duì)耐火材料的潤濕性，熔渣在Cr2O3以及含有鉻材料上的接觸角大，熔渣對(duì)含鉻材料的潤濕性差。熔渣對(duì)耐火材料進(jìn)行滲透從而形成變質(zhì)層，當(dāng)使用溫度變化劇烈時(shí)，變質(zhì)層礦物發(fā)生膨脹所產(chǎn)生的結(jié)構(gòu)應(yīng)力，會(huì)致使材料內(nèi)部形成裂紋，進(jìn)而導(dǎo)致耐火材料出現(xiàn)結(jié)構(gòu)剝落。而Cr2O3能有效地降低熔渣在含鉻耐火材料中的滲透并減少因此形成的結(jié)構(gòu)剝落，即是對(duì)于滲透性極強(qiáng)的含硫和氧的煉銅熔渣也能起到同樣的作用

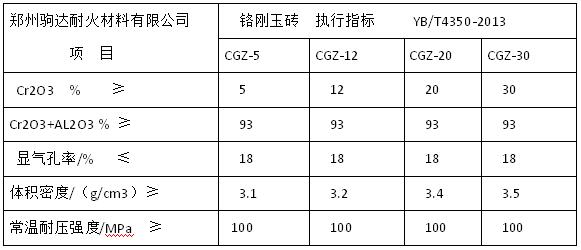

硅酸鹽渣中加入Cr2O3或其它氧化物時(shí)對(duì)熔渣粘度發(fā)生明顯的改變會(huì)顯著地增加熔渣粘度。Cr2O3在硅酸鹽熔渣中的溶解度較小且Cr2O3熔入渣后明顯增大熔渣的粘度，從而減少硅酸鹽熔渣對(duì)耐火材料的化學(xué)侵蝕：此外粘度增大的熔渣還能顯著降低其在耐火材料中的滲透，減少耐火材料中形成的變質(zhì)層，致使耐火材料的結(jié)構(gòu)剝落減少。所以Cr2O3耐火材料對(duì)有色冶煉渣、爐外精煉鋼渣、煤氣化爐渣一級(jí)玻璃熔體具有優(yōu)異的抵抗能力。并且在所有堿性耐火材料中，含Cr2O3耐火材料被試做最佳性能的耐火材料。
