国产超碰人人做人人爰,国产产一区二区三区久久毛片国语,国产不乱1区,国产不卡无码高清毛片一区二区三区

產(chǎn)品分類

耐材知識

當(dāng)前位置:首頁 > 耐材知識 > 揭秘不燒炭質(zhì)塞頭磚的生產(chǎn)流程

揭秘不燒炭質(zhì)塞頭磚的生產(chǎn)流程

添加時間:2021年5月12日  瀏覽次數(shù):

不燒含碳塞頭磚是以葉臘石、高鋁釩土熟料、石墨為磚基,添加適量抗氧化劑,經(jīng)瀝青浸漬、 干餾后,應(yīng)用于鋼包中間澆鋼使用。其特點是抗熱性能好,抗浸蝕,高溫性能好等。在澆鋼工藝中不淋不漏使用后的塞頭磚表面沒有被浸蝕,完整無缺,完全滿足澆鋼的需要。

不燒炭質(zhì)塞頭磚的制備工藝泥料配比如下表1,混煉時間和順序 葉臘石→樹脂→高鋁礬土細(xì)粉→粘土→石墨→碳粉硅粉;炀10min即可使用。結(jié)合劑的選用曾在實驗中選用水玻璃。由于水玻璃不能潤濕石墨,而且對磚基嚴(yán)重地降低耐火度和高溫性能,因此被淘汰。在使用磷酸二氫鋁時,發(fā)現(xiàn)與添加劑金屬Si粉有極大反應(yīng),在燜料過程中泥料早干,因此也被淘汰。只有使用酚醛樹脂,其為熱塑性,加入一定量固化劑,在混煉成型干燥中均為適宜,因此酚醛樹脂作為本材料結(jié)合劑。

采用300t壓機(jī)一次成型,打擊4次,成型后先自然干燥一天,然后進(jìn)箱式干燥箱0~75℃,12h,再升到150℃,速度20/h,保溫24h。

不燒炭質(zhì)塞頭磚通過現(xiàn)場使用后證明本產(chǎn)品完全達(dá)到使用性能要求。用臘石石墨、高純碳粉作基采用樹脂作結(jié)合劑外加金屬Si作抗氧化,經(jīng)過浸漬干餾的工藝是含碳材中比較經(jīng)濟(jì)的含碳耐火材料。

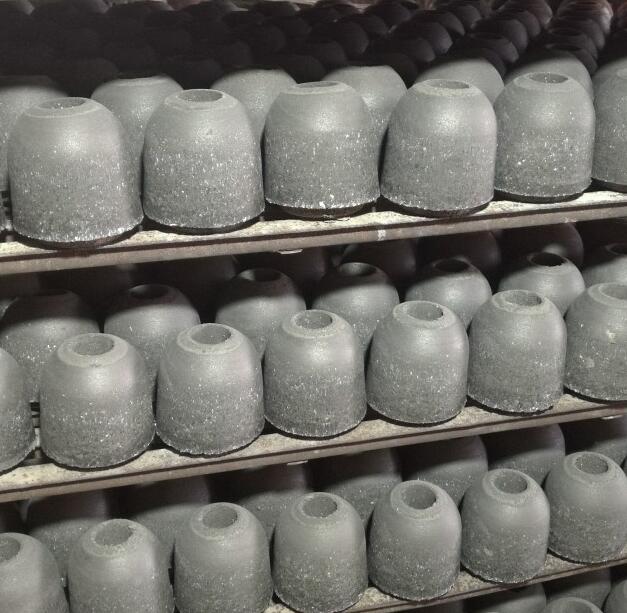

不燒塞頭磚

磚基中骨料采用葉臘石,其特點是熱穩(wěn)定性能好抗浸蝕性強,但很容易從石英轉(zhuǎn)化為方石英,因此在研制中采用顆粒配入料中以降低石英向方石英轉(zhuǎn)化的機(jī)會。同時在配料順序中首先將臘石與樹脂混合在使用過程中使樹脂碳網(wǎng)膜形成包裹臘石,相應(yīng)起到石英向方石英轉(zhuǎn)化的延緩作用。

由于含碳塞頭中引用約20%鱗片石和高純碳粉能抗高溫爐渣的浸蝕,具有良好的導(dǎo)熱性和高韌性,使之在使用時頻頻開啟80次無蝕損跡痕具有良好的高溫強度。磚基中的氧 化物、碳化物及鱗片石墨、高純碳粉在樹脂與瀝青的碳聯(lián)結(jié)合上起著重要網(wǎng)絡(luò)結(jié)構(gòu)作用磚基 中從葉臘石顆粒周圍形成一層結(jié)合碳網(wǎng)膜,在樹脂和瀝青浸漬后連續(xù)的形成碳框架網(wǎng)絡(luò), 而達(dá)到了理的高溫性能。前者論述的碳的高溫作用有一個高氧化性不可忽視。為了改善碳 的氧化性我們在品中加入了添加劑一金屬硅使碳復(fù)合耐火材料中過使用過程再形成組 分可能發(fā)生的物化原理,不燒炭質(zhì)塞頭磚中改善抗氧化。

關(guān)鍵詞:塞頭磚   炭質(zhì)
版權(quán)所有 2013-2028 鄭州駒達(dá)新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業(yè)務(wù)咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網(wǎng)安備 41018302000261號

你好 歡迎訂購我公司耐火材料產(chǎn)品
在線客服
清水河县| 乐山市| 察哈| 姜堰市| 商洛市| 隆子县| 信宜市| 昌黎县| 凤山市| 廊坊市| 大安市| 三穗县| 天镇县| 汶上县| 延津县| 二连浩特市| 五家渠市| 井冈山市| 德江县| 武邑县| 嵊州市| 闽侯县| 中江县| 达日县| 潮州市| 驻马店市| 泰兴市| 涡阳县| 三江| 嫩江县| 乃东县| 贵溪市| 林口县| 勃利县| 崇文区| 加查县| 武山县| 磐石市| 隆德县| 祁东县| 葵青区|
