傾動爐根據(jù)爐體結(jié)構(gòu)形式可分為三大部分，即爐底、爐墻和爐頂。施工前，用經(jīng)緯儀測出爐子的中心線，復(fù)測傾動爐在正常位置下爐門、反拱拱頂、爐墻與爐頂拱腳的設(shè)計(jì)標(biāo)高，并標(biāo)注在爐殼鋼板內(nèi)側(cè)，作為砌筑爐底、爐墻時(shí)的基準(zhǔn)線。

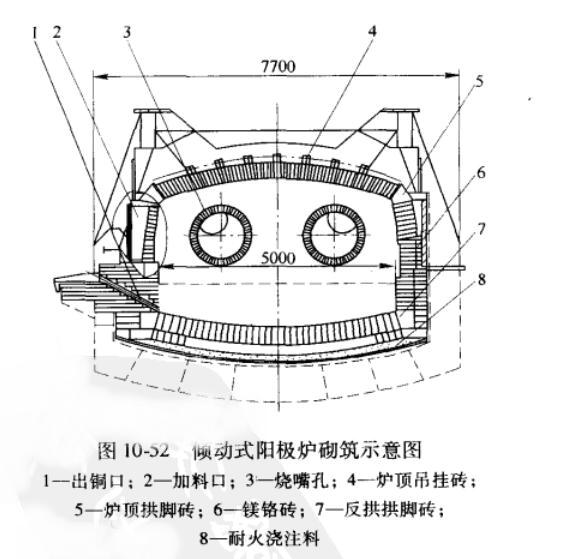

傾動式精煉爐爐底為反拱弧形，總厚度約600~700mm，一般用3種材質(zhì)3中牌號的耐火材料砌筑，如圖。預(yù)先澆注的反拱弧形爐底，應(yīng)根據(jù)設(shè)計(jì)的金屬爐外殼弧度為基準(zhǔn)，沿長度方向找準(zhǔn)中心線，將反拱的弧形、拱頂高度畫在爐殼上，據(jù)此支設(shè)凹形模板，澆注耐火澆注料。澆注料根據(jù)設(shè)計(jì)有兩層和一層，對有兩層澆注料的爐底，應(yīng)先澆注靠鋼板層的輕質(zhì)澆注料，澆注時(shí)宜分段交叉進(jìn)行，手工搗實(shí)，并按模板的上表面抹平。第一批澆注料養(yǎng)護(hù)1天即可拆模，接著澆注第二批。新老澆注料的接縫不需要作特殊處理。

反拱的弧形爐底，應(yīng)根據(jù)設(shè)計(jì)要求的弧度，沿長度方向找準(zhǔn)中心線，將反拱的弧形畫在爐殼上，據(jù)此支設(shè)凹型模板，澆注耐火澆注料。澆注宜分段交叉進(jìn)行，手工搗實(shí)，并按模板的上表面抹平，必須在初凝以前按設(shè)計(jì)要求將表面處理完。

在澆注過程中，由于耐火澆注料拌合物黏性大，流動性較差，搗固工作必須注意，插入式振動棒的插入點(diǎn)應(yīng)該加密，拔出振動棒時(shí)要慢而穩(wěn)，新老澆注料的接縫不需要做特殊處理。氧化時(shí)間應(yīng)按耐火材料供應(yīng)廠家提供的要求進(jìn)行，澆注層經(jīng)養(yǎng)護(hù)干燥后，用經(jīng)緯儀測出縱向中心線，并檢查反拱的弧形是否符合要求，確定無誤時(shí)，開始澆筑鎂鉻質(zhì)澆注料。澆注要求和方法同第一層。鎂鉻磚砌筑從縱向中心線開始向兩側(cè)對稱進(jìn)行。

反拱磚從爐子一段的中心線開始，同時(shí)向兩側(cè)砌筑，施工時(shí)，先砌一環(huán)，然后以此環(huán)為標(biāo)準(zhǔn)以此砌筑。第一環(huán)磚的磚環(huán)必須平整垂直，并緊靠爐端墻。其兩側(cè)和爐墻向姐的拱腳磚必須砌入墻內(nèi)，拱砌完后，宜用油氈覆蓋。反拱濕砌時(shí)，磚縫厚度應(yīng)小于1mm，兩層反拱間的環(huán)縫厚度為2mm。濕砌時(shí)，磚縫應(yīng)烘干。
