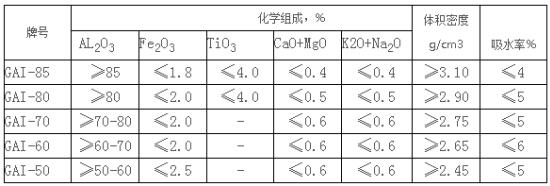

耐火骨料按材質(zhì)分有粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、硅質(zhì)、鎂質(zhì)、鎂鋁尖晶石質(zhì)耐火骨料等。

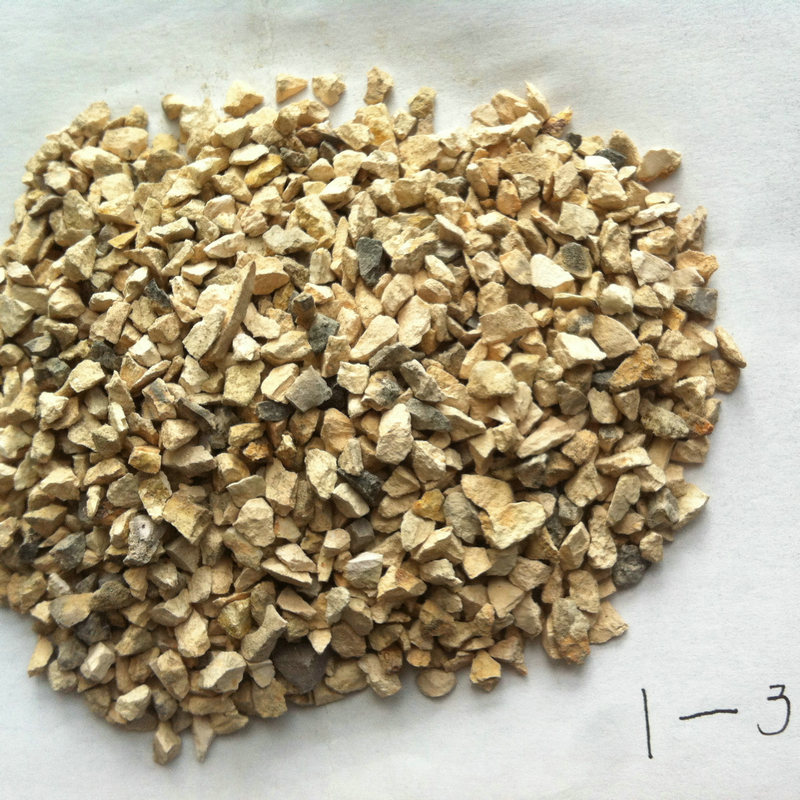

我們常用的耐火骨料的規(guī)格有： 0-5、5-10、5-15、0-10、0-1、0-3等（單位mm）。如果是砌筑找平，一般用0-5mm；如果是砌筑填縫，一般用0-1、0-3mm。如果用于現(xiàn)場澆注，常用0-5、5-10mm。

粒度在不定形耐火材料的生產(chǎn)配料中，耐火骨料一般分為粗顆粒骨料、中顆粒骨料和細(xì)顆粒骨料。粗、中、細(xì)骨料的粒徑尺寸范圍與骨料的臨界粒徑有關(guān)。如骨粒的粒徑為8mm時(shí)，粗骨料粒徑范圍為8～3mm，中骨料粒徑范圍為3～1mm，細(xì)骨料粒徑范圍為1～0．088mm(或0．074mm)。小于0．088mm(或0．074mm)的不稱為骨料，而稱為粉料(或稱為基質(zhì))。又如骨料粒徑為3．5mm的，則粗骨料粒徑范圍為3．5～1．5mm，中骨料粒徑為1．5～0．5mm，細(xì)骨料粒徑為0．5～0．074mm。理想的骨料顆粒級配應(yīng)當(dāng)是能達(dá)到緊密堆積，即粗顆粒相互接觸堆積后所留下的空隙被中顆粒所充填，中顆粒充填后所留下的微小空隙被細(xì)顆粒所充填，由此而形成骨架，其余的空隙由粉料充填。但，由于耐火骨料的顆粒形狀很不規(guī)則，因此實(shí)際生產(chǎn)上很難取得理想的骨料顆粒級配。通常骨料級配是由試驗(yàn)確定，一般骨料的粗、中、細(xì)級配比例為(35～45)：(30～40)：(15～25)。
