1 范圍
本標(biāo)準(zhǔn)規(guī)定了碳素焙燒爐用不定形耐火材料（含預(yù)制件）的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、包裝、標(biāo)志、運(yùn)輸、貯存及質(zhì)量證明書(shū)
2 引用標(biāo)準(zhǔn)
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于文件。
GB/T 5072 耐火材料 常溫耐壓強(qiáng)度試驗(yàn)方法
GB/T 5073 耐火材料 壓蠕變?cè)囼?yàn)方法
GB/T 5988 耐火材料 加熱永久線(xiàn)變化試驗(yàn)方法
GB/T 6900 鋁硅系耐火材料化學(xué)分析方法
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 15545 不定型耐火制品包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存
GB/T 16546 定形耐火制品包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存
GB/T 17617 耐火原料和不定形耐火材料 取樣
YB/T 2203 耐火澆注料荷重軟化溫度試驗(yàn)方法（非示差-升溫法）
YB/T 5200 致密耐火澆注料 顯氣孔率和體積密度試樣方法
YB/T 5202.1 不定形耐火材料試樣制備方法 第1部分 ：耐火澆注料
3 技術(shù)要求

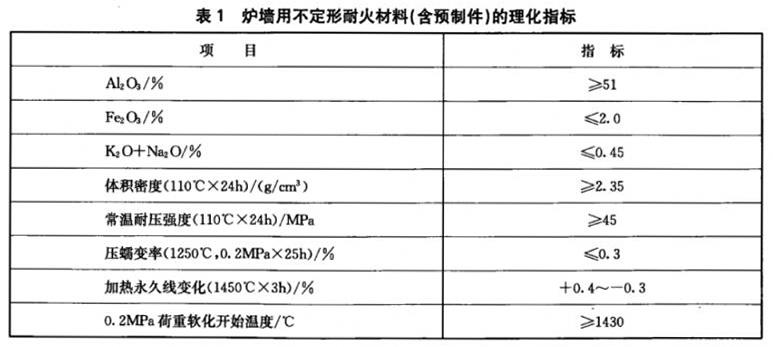

3.1 爐墻用不定形耐火材料（含預(yù)制件）的理化指標(biāo)應(yīng)符合表1的規(guī)定

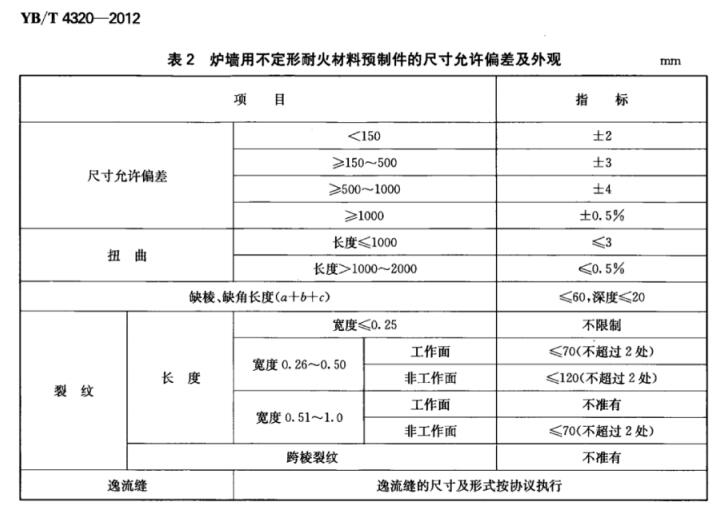

3.2 爐墻用不定形耐火材料預(yù)制件的尺寸允許偏差及外觀應(yīng)符合表2的規(guī)定，其形狀及尺寸按合同圖紙要求或由供需雙方協(xié)商。
4 試驗(yàn)方法
4.1 試樣的制備方法按YB/T 5202.1的規(guī)定進(jìn)行。荷重軟化溫度和蠕變率試樣先制成230mmX114mmX65mm樣塊，按規(guī)定養(yǎng)護(hù)、烘干后，再分別鉆取所需的試樣。
4.2 化學(xué)成分的檢驗(yàn)按GB/T 6900規(guī)定進(jìn)行。
4.3 體積密度的檢驗(yàn)按YB/T 5200的規(guī)定進(jìn)行。
4.4 常溫耐壓強(qiáng)度的檢驗(yàn)按GB/T 5072的規(guī)定進(jìn)行。
4.5 蠕變率的檢驗(yàn)按GB/T 5073的規(guī)定進(jìn)行。
4.6 加熱永久線(xiàn)變化的檢驗(yàn)按GB/T 5988的規(guī)定進(jìn)行。
4.7 荷重軟化溫度的檢驗(yàn)按YB/T 2203的規(guī)定進(jìn)行。
4.8 預(yù)制件的尺寸允許偏差、外觀及斷面檢查按GB/T10326的規(guī)定進(jìn)行。
5質(zhì)量評(píng)定程序
5.1 組批 每批不大于500t
5.2.1 產(chǎn)品的抽樣按GB/T 17617的規(guī)定進(jìn)行
5.2.2 驗(yàn)收項(xiàng)目包括化學(xué)成分、常溫耐壓強(qiáng)度、蠕變率和荷重軟化溫度。檢驗(yàn)結(jié)果的平均值如有不合格項(xiàng)目時(shí)，應(yīng)按5.2.1重新抽取試樣對(duì)該項(xiàng)目進(jìn)行復(fù)驗(yàn)。復(fù)驗(yàn)結(jié)果的平均值應(yīng)符合表1的規(guī)定，則判定該批產(chǎn)品為合格品，否則為不合格品。
5.3 合格評(píng)定形式
合格評(píng)定可采用供方聲明、使用方認(rèn)定或第三方認(rèn)證的形式進(jìn)行。
6包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存及質(zhì)量證明書(shū)
6.1 預(yù)制件的包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存按GB/T 16546的規(guī)定進(jìn)行。當(dāng)以散狀不定型材料交貨時(shí)按GB/T 15545的規(guī)定進(jìn)行。
6.2 產(chǎn)品發(fā)出時(shí)，應(yīng)附有供方質(zhì)量監(jiān)督部門(mén)簽發(fā)的質(zhì)量證明書(shū)，注明供方名稱(chēng)、需方名稱(chēng)、產(chǎn)品名稱(chēng)、批號(hào)、預(yù)制件編號(hào)、數(shù)量、理化指標(biāo)檢測(cè)結(jié)果、生產(chǎn)日期等內(nèi)容。產(chǎn)品發(fā)出時(shí)，應(yīng)附有產(chǎn)品使用說(shuō)明書(shū)。
