1 范圍

本標(biāo)準(zhǔn)規(guī)定了高鋁澆注料的牌號(hào)、技術(shù)要求、試驗(yàn)方法、質(zhì)量評(píng)定程序、包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存及質(zhì)量證明書(shū)。

本標(biāo)準(zhǔn)適用于以高鋁質(zhì)原料制成的致密耐火澆注料，主要用于工業(yè)窯爐等熱工設(shè)備。

2  規(guī)范性引用文件

下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 3001  耐火材料 常溫抗折強(qiáng)度試驗(yàn)方法

GB/T 5072  耐火材料 常溫耐壓強(qiáng)度試驗(yàn)方法

GB/T 5988  耐火材料 加熱永久線變化試驗(yàn)方法

GB/T 6900  鋁硅系耐火材料化學(xué)分析方法

GB/T 7322  耐火材料 耐火度試驗(yàn)方法

GB/T 15545 不定形耐火材料包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存

GB/T 17617 耐火原料和不定型耐火材料 取樣

GB/T 21114 耐火材料 X射線熒光光譜化學(xué)分析一熔鑄玻璃片法

YB/T 5200  致密耐火澆注料 顯氣孔率和體積密度試驗(yàn)方法

YB/T 5202.1 不定型耐火材料試樣制備方法 第1部分 ：耐火澆注料

3  牌號(hào)

根據(jù)AL2O3 含量將高鋁澆注料分為 GLJ—50、GLJ—60、GLJ—65、GLJ—70、GLJ—80 五個(gè)牌號(hào)。牌號(hào)中GL、J 分別為 高鋁、澆的漢語(yǔ)拼音字母，數(shù)字代表AL2O3質(zhì)量百分?jǐn)?shù)。

4  技術(shù)要求

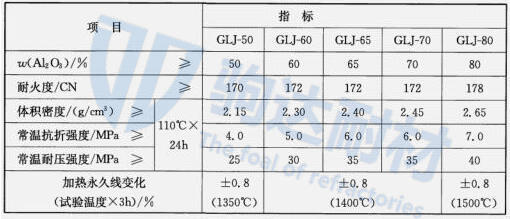

高鋁澆注料的理化指標(biāo)應(yīng)符合表1的規(guī)定

5 試驗(yàn)方法

5.1 試樣的制備按YB/T 5202.1 的規(guī)定進(jìn)行。

5.2 氧化鋁的測(cè)定按 GB/T 6900或GB/T 21114的規(guī)定進(jìn)行

5.3 耐火度的測(cè)定按 GB/T 7322 的規(guī)定進(jìn)行。

5.4 體積密度的測(cè)定按 YB/T 5200的規(guī)定測(cè)定。

5.5 常溫康澤強(qiáng)度的測(cè)定按 GB/T 3001 的規(guī)定進(jìn)行

5.6 常溫耐壓強(qiáng)度的測(cè)定 按GB/T 5072 的規(guī)定進(jìn)行

5.7 加熱永久線變化的測(cè)定按 GB/T 5988 的規(guī)定進(jìn)行。

6 質(zhì)量評(píng)定程序

6.1 組批

產(chǎn)品按同一牌號(hào)組批，每批不大于60t，原料變更時(shí)應(yīng)另行組批。

6.2  抽樣及合格判定規(guī)則

6.2.1 產(chǎn)品抽樣按GB/T 17617進(jìn)行

6.2.2 氧化鋁含量、常溫耐壓強(qiáng)度、加熱永久線變化為驗(yàn)收檢驗(yàn)項(xiàng)目。

6.2.3 檢驗(yàn)結(jié)果的平均值復(fù)合表1的規(guī)定時(shí)，為合格。如有不合格項(xiàng)目時(shí)，應(yīng)按6.2.1重新抽取式樣對(duì)該項(xiàng)目進(jìn)行復(fù)驗(yàn)。復(fù)驗(yàn)結(jié)果的平均值復(fù)合表1的規(guī)定，判定該批產(chǎn)品為合格，否則為不合格。

6.3 合格評(píng)定形式

合格評(píng)定可采用供貨方聲明，使用方認(rèn)定或第三方認(rèn)證的形式行進(jìn)。

7   包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存及質(zhì)量證明書(shū)

7.1 包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存按GB/T 15545的規(guī)定進(jìn)行。

7.2 產(chǎn)品發(fā)出時(shí)應(yīng)附有質(zhì)量證明書(shū)，載明供方名稱(chēng)、需方名稱(chēng)、生產(chǎn)日期、標(biāo)準(zhǔn)編號(hào)、產(chǎn)品名稱(chēng)、牌號(hào)、批號(hào)、理化指標(biāo)及保存期等內(nèi)容。

7.3 產(chǎn)品發(fā)出時(shí)應(yīng)附有產(chǎn)品使用說(shuō)明書(shū)。
