高爐一般設(shè)置1~4個(gè)出鐵口和1~3個(gè)出渣口，也有不設(shè)出渣口的。出鐵或出渣后，改口用泥料堵塞。由于泥料使用泥炮擠人的，因此該種泥料則稱(chēng)為炮泥。

        炮泥用的耐火原料，主要有粘土熟料、礬土熟料、廢舊耐火磚、剛玉和莫來(lái)石等，摻加焦炭粉和電極粉等含碳材料。結(jié)合劑為焦油瀝青和酚醛樹(shù)脂等有機(jī)材料，還摻加SiC、Si3N4、膨脹劑和外加劑等。其配制原則：中、小型高爐用低檔材料配制炮泥，高檔材料炮泥則用于大、中型高爐。

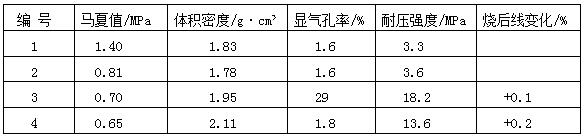

         大、中型高爐用的炮泥配合比：棕剛玉或白剛玉20%~25%黏土和絹云母20%~25%，焦炭粉和SiC和30%~38%，焦油瀝青8%~10%，石墨2%~5%，另加13%~16%的結(jié)合劑和適量外加劑。在熱的輪碾機(jī)中混煉，時(shí)間為15~50min。炮泥性能，見(jiàn)下表。該炮泥也稱(chēng)做無(wú)水炮泥。

        無(wú)水炮泥的可塑性和燒結(jié)性好，容易擠入并填滿(mǎn)空隙，也容易打開(kāi)且耐沖刷性好，可保證鐵水和熔渣的均速暢通流出。同時(shí)，爐前工勞動(dòng)強(qiáng)度低，使用效果好。
