礬土水泥澆注料是以CA-50水泥做結(jié)合劑，與耐火骨料和粉料或摻外加按比例配合并經(jīng)加水?dāng)嚢琛⒊尚图梆B(yǎng)護(hù)后制成的。其特點(diǎn)是快硬高強(qiáng)，價廉易得，施工方便。當(dāng)采用硅酸鋁質(zhì)材料配制耐火澆注料時，具有一定的抗硫酸鹽侵蝕能力。該澆注料的使用溫度為1400℃左右。過去，礬土水泥耐火澆注料廣泛用于軋鋼加熱爐等熱工設(shè)備，能實(shí)現(xiàn)機(jī)械化筑爐，使用壽命2~4年：現(xiàn)在，該澆注料主要用于鍋爐和石化工業(yè)爐等窯爐，在冶金系統(tǒng)中，低溫?zé)峁ぴO(shè)備上也應(yīng)用，并取得良好效果。

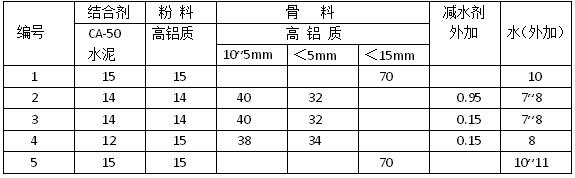

   礬土水泥耐火澆注料是不定形耐火材料中的重要品種，常用配合比列于下表。表內(nèi)編號1~3所用耐火骨料和粉料是用三級礬土熟料制備的，編號4為一級礬土熟料的，編號5為一級粘土熟料的。

   在一般情況下，礬土水泥和耐火粉料的總用量為27%~30%，耐火骨料用量為70%~73%。CA-50水泥用量為10%~20%。當(dāng)耐火澆注料用于中高溫部位時，應(yīng)盡量減少水泥用量，同時增加耐火粉料用量，其品級應(yīng)與耐火骨料相同或搞一個等級：耐火骨料應(yīng)根據(jù)窯爐使用溫度合理選擇，做到物盡其用。其顆粒級配，通常采用兩級級配，也可用統(tǒng)料，一般以砂率（即細(xì)骨料占整個骨料的比值）為0.45~0.55來控制：水用量一般用質(zhì)量百分比表示。其總原則是，在保證澆注料拌合物的和易性情況下，應(yīng)盡量減少水用量。

    應(yīng)當(dāng)指出，常用配合比并不是一成不變的。它將根據(jù)原材料的品種和使用條件，在生產(chǎn)或施工時，經(jīng)實(shí)驗(yàn)確定耐火澆注料的配合比，以滿足窯爐工程的使用條件。同時應(yīng)盡量摻加外加劑，以改善澆注料的施工性能和耐火性能。
