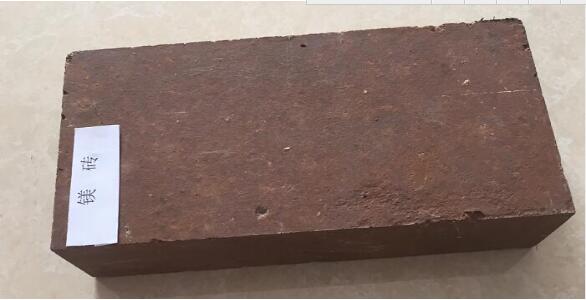

鎂磚是經高溫燒制而成，是堿性耐火材料中最主要的制品，有耐火度高，對鐵的氧化物、堿性爐渣及高鈣熔劑具有良好的抗蝕性等特點，在冶金窯爐中應用廣泛應用。

鎂磚的分類

    以氧化鎂為主要成分和以方鎂石為主晶相的耐火材料統(tǒng)稱為鎂質耐火材料。目前，鎂質耐火材料的主要品種有以下幾種。

（1）普通鎂磚 以燒結鎂石為原料，經燒結而成，含MgO91%左右，質硅酸鹽直接結合的鎂質耐火制品，生產與使用廣泛。

（2）直接結合鎂磚 以高純燒結鎂砂為原料，經燒結而成。含MgO95%以上，是方鎂石晶粒間直接結合的鎂質耐火制品。

（3）鎂硅磚 以高硅的燒結鎂石為原料，經燒制而成，含SiO25%~11%，CaO/SiO2摩爾比≦1，是鎂橄欖石結合的鎂質耐火制品。

（4）鎂鉻磚 以燒結鎂石為主要原料，加入適量鉻礦，經燒結而成，含Cr2O38%~20%，是鎂鉻尖晶石結合的鎂質耐火制品。

（5）鎂橄欖石磚 鎂橄欖石耐火材料是以豬晶相的耐火材料。多用橄欖巖和純橄欖巖等作為主要原料制成。其中經新恒星的制品稱鎂橄欖石磚。

（6）鎂鋁磚 以燒結鎂石為主要原料，并加入適量富含Al2O3的材料，經燒結而成，含Al2O35%~10%,是鎂鋁尖晶石結合的鎂質耐火制品。

     鎂鈣磚 以高鈣的燒結鎂石為原料，經燒制而成，含CaO6%~10%，CaO/Si2O摩爾比≧2，是硅酸二鈣結合的鎂質耐火制品

     鎂質制品主要由各種晶體集合而成，在普通鎂制品中，主晶相方鎂石晶粒被基質成分中的晶體和玻璃相分隔開，使方鎂石晶粒間不能直接形成直接結合的網絡組織，這樣的結構特征，使得制品的性質和使用效果取決于基質成分的數(shù)量和特征。

     從化學組成上看，除了主成分MgO外還有CaO、Fe2O3、Al2O3(Cr2O3)、SiO2等。它們都是雜質成分，因此構成了五元系統(tǒng)。

     這些氧化物本身，大都具有高的熔點和化學穩(wěn)定性，但當它們共存時，就有可能形成新的化合物，且與新的化合物之間形成較低的共熔點，從而降低了耐火性和化學穩(wěn)定性。

     鎂質耐火材料的主要成分是氧化鎂，主晶相是方鎂石。許多鎂質耐火制品中還含有硅酸鹽、尖晶石或其他成分。但是，主晶相方鎂石的性狀和在高溫下的行為，直接控制鎂質耐火材料的性能。

方鎂石屬離子晶體，離子間靜電引力大，晶格能高達3935kJ/mol，故熔點很高，達2800℃。但是，當溫度達1800℃以上，便可產生升華現(xiàn)象，而且其穩(wěn)定性隨溫度升高而下降；壓力愈低，穩(wěn)定性愈低。
